组装式洁净室

组装式洁净室是一种快捷高效的洁净空间模块,可快速提高区域洁净度,由于其低成本、方便快捷、组装灵活,特别是经过我司专业设计团队在结构方面不断创新改进后,克服了原来PVC帘随意、易燃、易老化的缺点,利用双层黑色靓边设计的中空钢化玻璃,在保留了原来的优点的同时,使其在外观和性能方面有了质的飞跃,更加广泛用于光电、电子、半导体、实验室、电子组装区域等局部高洁净度场合。

功能:
洁净等级的迅速提升及控制;
区域空间的划分及管制;

免费询价

浏览次数:
产品特点:
● 智能10寸电容触摸一体液晶屏;可对FFU风机、灯具等进行启停、风速调节以及故障报警;可进行电脑、手机远程操作;可通过传感器对温湿度、正压、风速、洁净度等实时监控;
● 节能选用直流电机:不仅低噪音,且节能达27%;模块化结构:快速、灵活,易扩展,材料再利用率100%;可升级:标准化结构,增加FFU轻松实现升级;
● 密闭双层中空玻璃,内外平整,不积尘、易清洁,且有效保持正压、防止内外对流污染;
● 高颜内外通透轻盈,犹如置身其中,配备文窗更是凸现企业文化内涵;

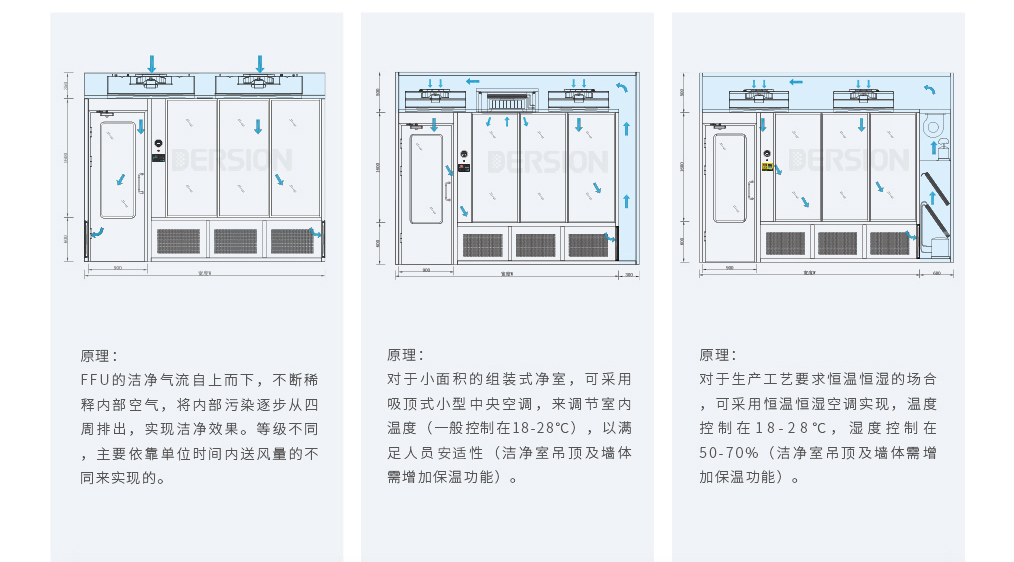

标准图纸:






组装式洁净室
Assembled
Cleanroom
品牌故事Brand Story
昆山市德信致远环境科技有限公司创立于2005年,是集洁净室工程设计、施工与洁净室设备研发、制造为一体的国家级高新科技企业,是中国大陆地区洁净室行业最具技术实力的企业之一。
德信致远秉承“服务客户、成就员工、创造价值”的经营理念,坚持技术创新及精益产品路线,确信提供给客户的不仅仅是单一的优质产品,而是整套的完美解决方案。
产品简介
组装式洁净室
组装式洁净室是一种快捷高效的洁净空间模块,可快速提高区域洁净度,由于其低成本、方便快捷、组装灵活,特别是经过我司专业设计团队在结构方面下不断创新改进后,克服了原来pvc帘随意、易燃、易老化的缺点,利用双层黑色靓边设计的中空钢化玻璃,在保留了原来优点的同时,使其在外观和性能方面有了质的飞跃,更加广泛用于光电、电子、半导体、实验室、电子组装区域等局部高洁净度场合。

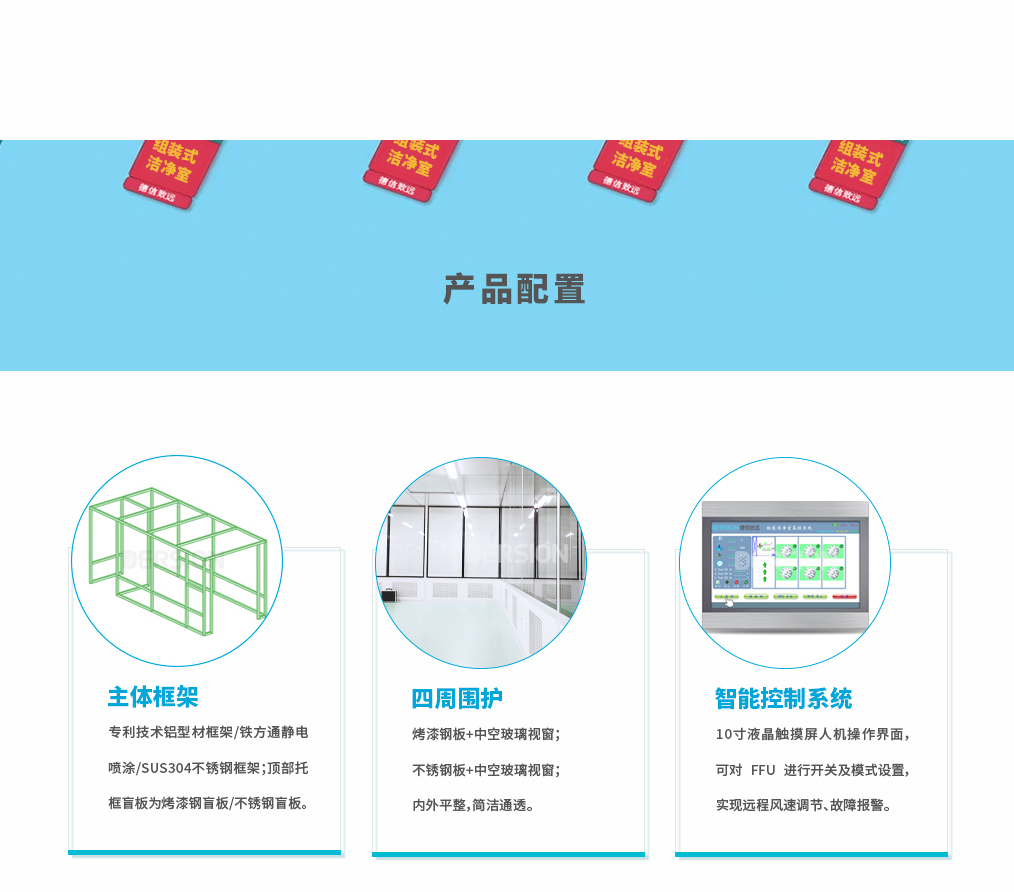

组成部分
主体框架
框架可选材质:方通不锈钢/烤漆材质和铝型材材质;
顶部托框盲板为烤漆钢盲板/不锈钢盲板封闭;
四周围护
采用双层中空钢化玻璃视窗围护;
底部排风为双层喷涂钢板;

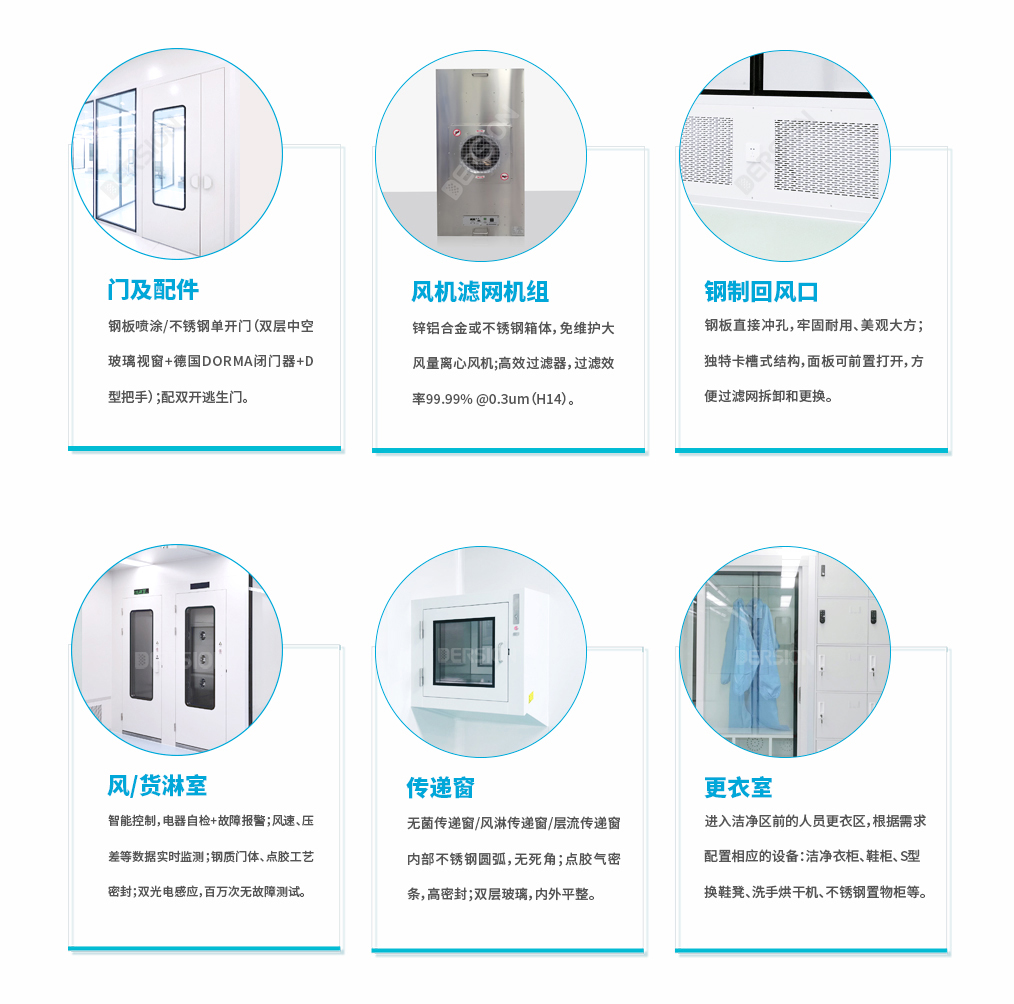

门及配件
进出口为钢板喷涂/不锈钢手动单开门(双层中空玻璃视窗,附德国DORMA 闭门器及不锈钢拉手);
配双开逃生门;
选配一架检修专用人字梯;
净化系统
FFU风机滤网机组,锌铝合金箱体或不锈钢材质,专用免维护大风量离心风机,低噪音,内置导流风道;
选配过滤效率G4的初效过滤器;
铝框无隔板高效过滤器,过滤效率99.99% @0.3um(H14);

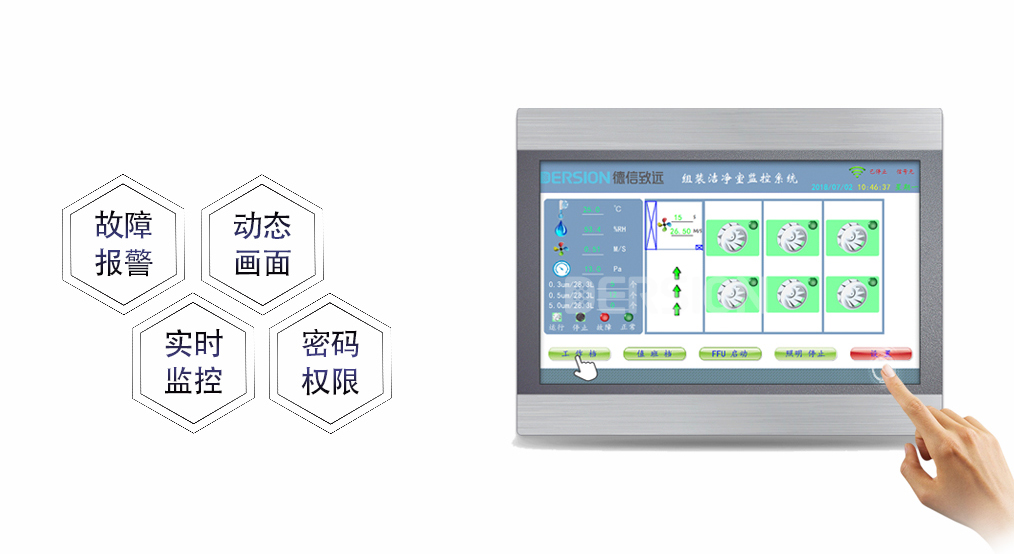

控制系统
采用7寸/10寸液晶触摸屏人机操作界面,可对 FFU 进行开关及模式设置(工作模式、值班模式),实现远程FFU的风速调节以及FFU的故障报警;

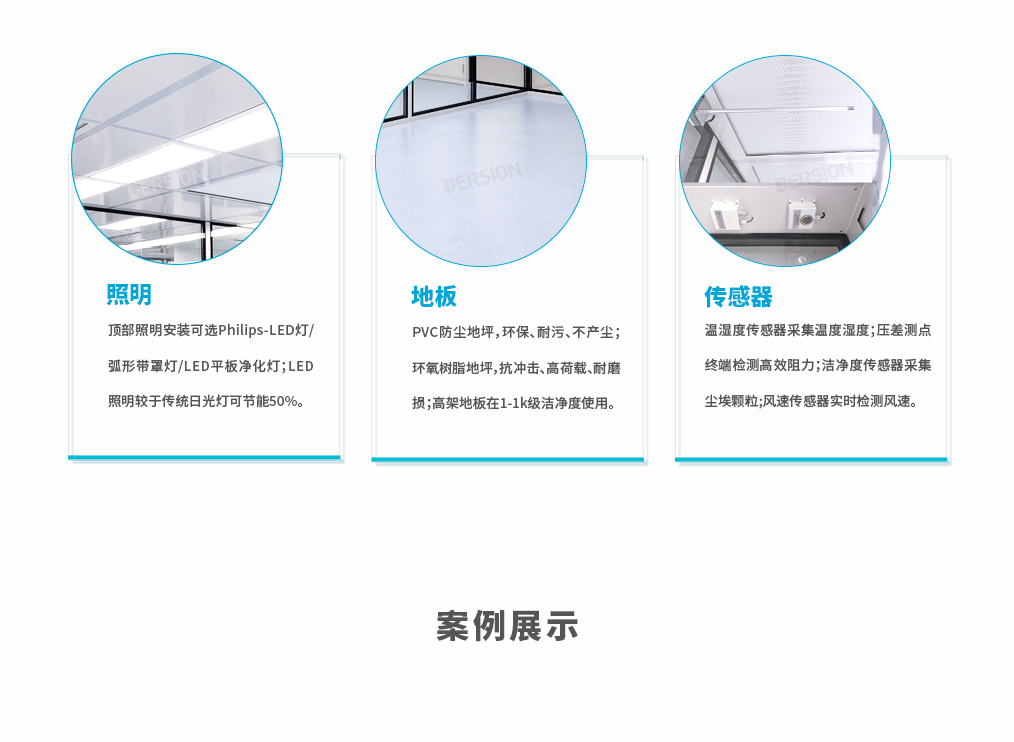

照明
顶部安装可选Philips-LED 弧形带罩灯/LED平板净化灯;
智能风淋室/货淋室
采用自主研发的未来系列智能控制系统,ARM主控,双CPU,280MHZ主频;
自带多种场景功能程序;
带语音提示及图片、动画播放;
智能判断各部件连接状态、运行状态及故障自检功能;
预留风速、压差、落尘等多种传感器模块接口;
传递窗
分为普通传递窗/风淋传递窗;
内部不锈钢四周圆弧过渡处理,无死角;风淋传递窗设有光电感应,风淋25/s,配置美国DWYER压差表;
更衣室
进入洁净生产区的人员更衣通道,根据要求配置相应的设施:S型换鞋凳、无尘衣柜、鞋柜、洗手烘干机、栅格柜等;
地板
地板类型有:
环氧树脂地坪抗冲击、高荷载、耐磨损、易清洁;
PVC防尘地坪/防尘防静电PVC地坪,分卷材/片材,环保、耐污、不产尘;
高架地板在洁净度1-1000级范围内使用;
传感器
温湿度传感器采集温度湿度,测量范围-20℃—80℃;
压差测点终端检测高效阻力,测量范围0—500Pa;
洁净度传感器采集粒径0.3um、0.5um、5.0um三个通道,容量0.1L 测量最大浓度60000个精度±(20%);
风速传感器实时检测风速,检测范围0-2m;

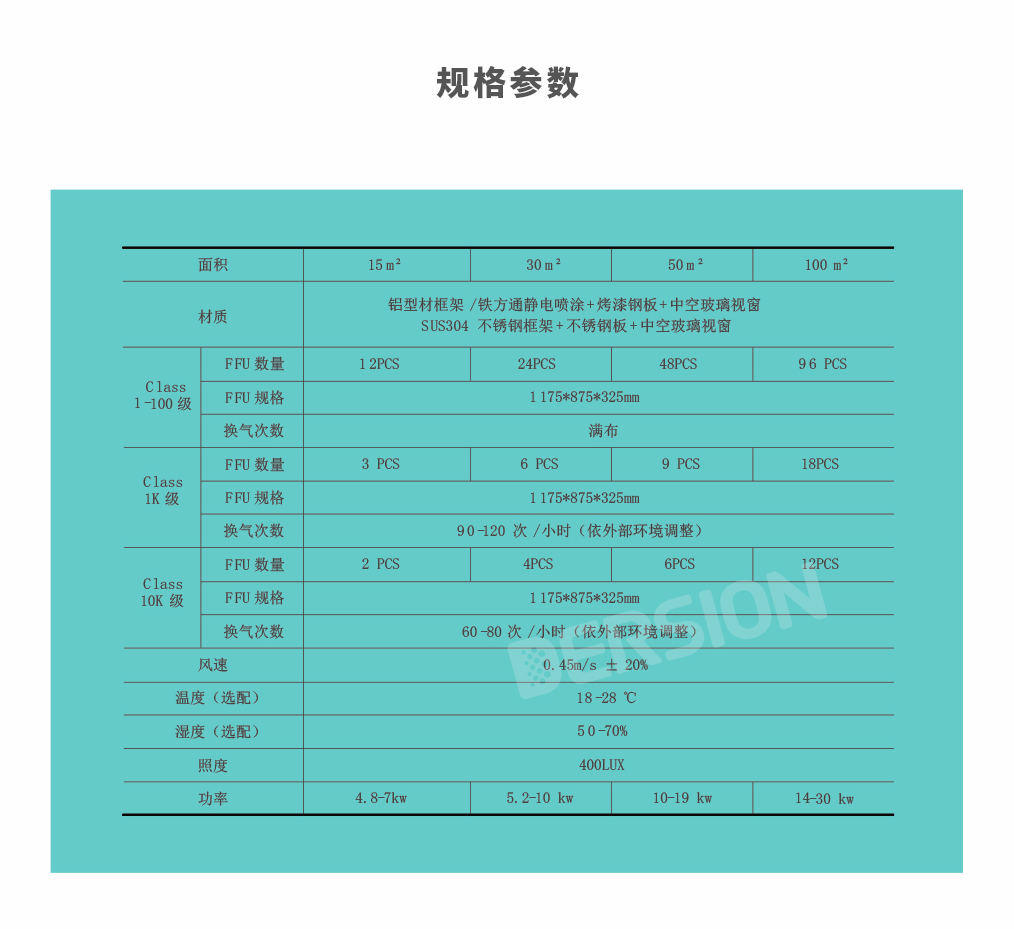

产品参数parameter
10㎡组装式洁净室(仅限参考)
产品参数
外形尺寸(mm):4950*2200*2710
内部尺寸(mm):   4850*2100*2200
洁净度级别:class 100级(静态)
框架材质:50*50*2.0工业铝型材
FFU(直流电机)数量:6台
FFU尺寸(mm):1175*875*330
高效尺寸(mm):  1170*870*70
控制系统:10寸人机界面在线实时监控
照明:LED平板净化灯

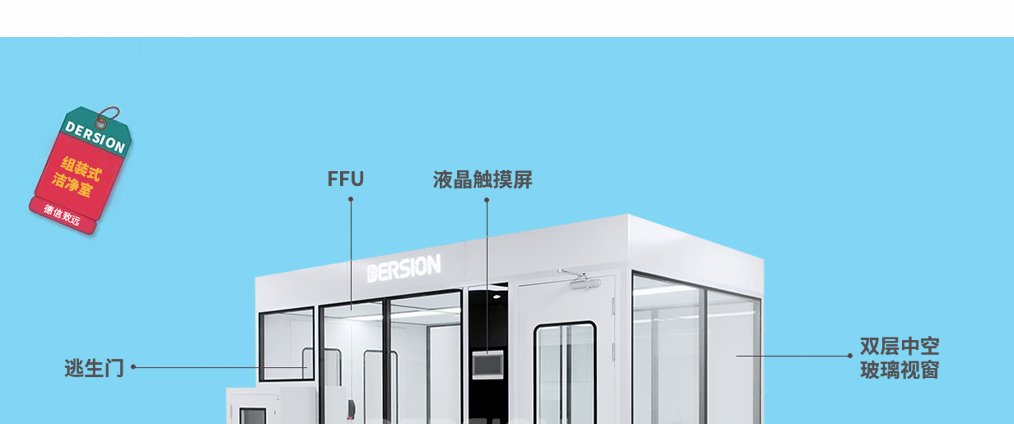

产品展示Product display
10㎡ 百级 组装式洁净室配置
FFU/传递窗/智能控制屏/逃生门/冲孔式回风板/智能风淋室/感应器

FFU控制系统
人机界面在线实时监控
1.FFU采用大风量离心风机,具有噪音小、功率低和寿命长等优点;
2.系统采用10寸/7寸液晶触摸屏与FFU直接通讯。FFU采用内嵌式控制器,使用专用协议,RS485通讯口,通讯距离800米以内均可;
3.液晶触摸屏配置两个RS485通讯口和一个以太网口,COM2连接22台FFU,COM3连接一个照明控制模块。
4.系统可对FFU实现高、中、低三档调速,实时监控当前转速,并具有堵转、过热、失速和通讯检测功能,一旦出现故障,及时滚动显示报警信息。
5.FFU可离线工作,一旦触摸屏损坏或通信连接中断,可继续运行,不影响现场洁净度;
6.工作界面与现场FFU布置一一对应,画面简洁美观,操作方便;

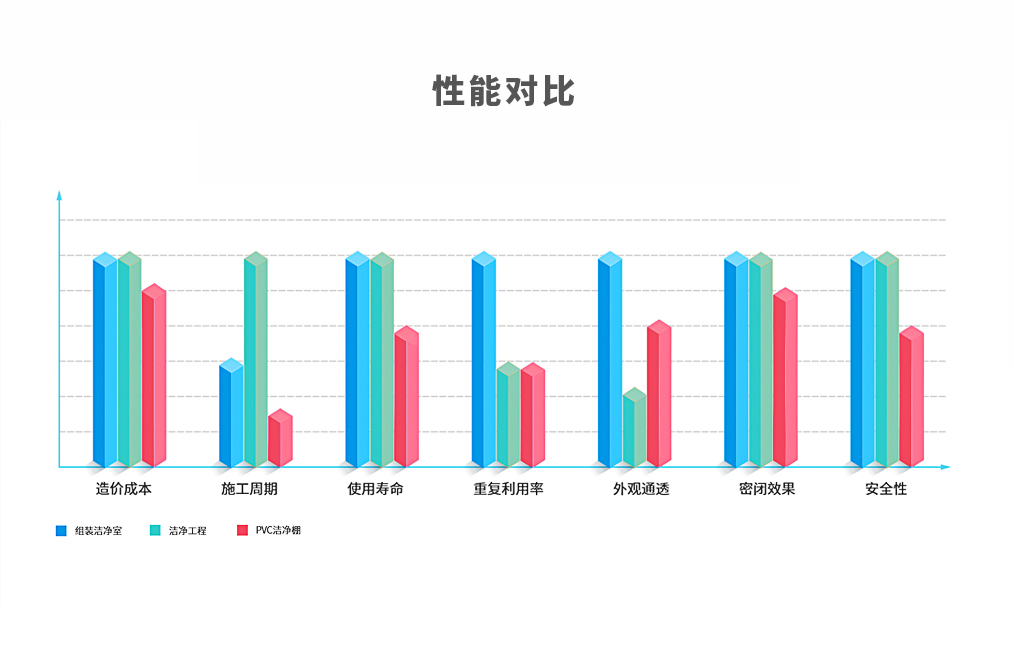

产品优势advantage
[创新型结构]
四面通透式双层钢化玻璃视窗,双排孔底回风设计,且有效保持正压。
[优化细节]
告别传统铝材沟槽螺丝固定、方管焊接工艺及PVC帘明装螺丝固定,提升企业形象;
【人性化空间】
相对洁净工作台,内部可用有效空间大,可单独使用,也可组合使用。更可以和流水线配套组装成无尘流水线设备;
[灵活性强]
模块化组装,提高洁净度等级容易,扩展性强,且重复利用价值高,对内部空间大、对楼层及现场格局要求低;
[快捷组装]
相对传统无尘室,投资少,见效快,安装简便,运行费用低;
[群控系统]
彩色液晶触摸屏,界面一目了然,可在线操作及远程控制,系统故障报警功能,且可选配洁净度、温湿度、风速、压力等参数的实时在线监测。
适用领域Applicable Industry
电子、半导体行业/无尘无菌生产车间/学校/化学实验室/组培接种行业/光学镜片行业/食品、包装行业/研究所
生产工艺Production
我们极致做好
每个流程
每个步骤
每个细节
01方案讨论/02三维设计/03产品展开/04激光下料/05折弯成型/06焊接打磨/07喷涂烤漆/08装配组装/09打包发货/现场安装/11性能检测

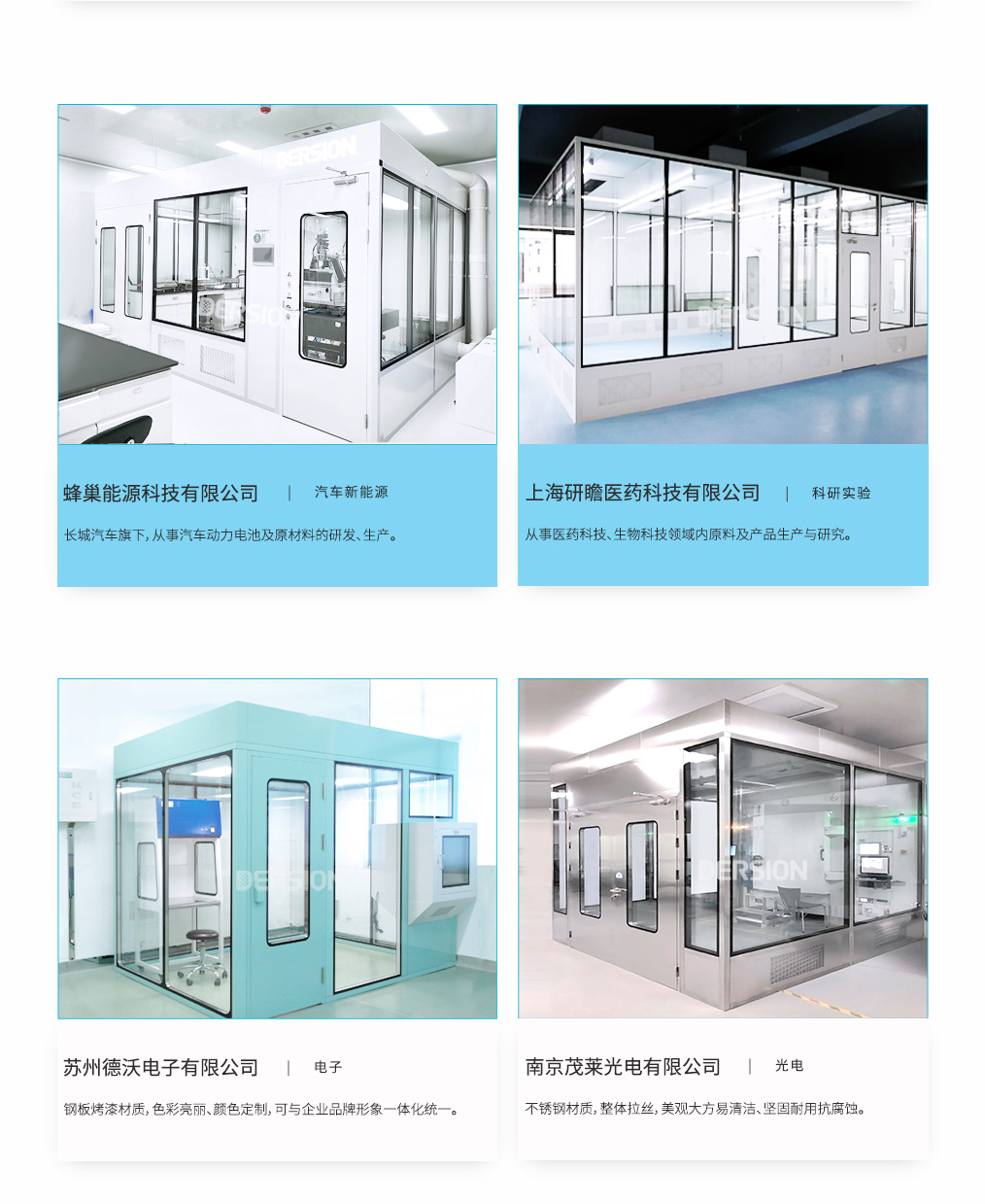

案例展示 Case presentation
广达集团常熟工厂
IE工程师:
新型结构看起来比之前做的洁净棚高大上,而且拆装重组还算简单方便,领导非常满意!
嘉善富士康
建厂规划经理:
随着设备加工业的不断缩水,市场价格参差不齐,德信致远能在这样的行情中保持高标准的要求,实属难得;继2011年合作以来,我们看到了德信致远的品质与细节不断提升,产品外观比之前高大上了,明显提升了企业形象啊!
上海研瞻医药科技
项目负责人:
去德信致远展厅参观时,一眼就看中了组装洁净室的样品,设备的洁净度满足设计要求,关键外观也比传统的无尘室通透,在里面作业没有压力感,非常好。
苏州德沃电子
生产科长:
在原有的无尘室里面增加了一个百级的组装洁净室,工期和成品效果都比想象中的好,完全达到了客户的要求,也因此提高了产品良率,感谢德信致远的配合,客户非常满意!
威海创科新材料技术
总经理:
对比了很多家,当到德信致远展厅看到组装式洁净室时,被外形和智能群控吸引了,安装使用后非常满意,客户评价也很高,后续产能升级又直接采购了一套,值得信赖。
无锡盛维半导体科技
项目经理:
非常新颖,外形通透且好看,并且工艺和细节方面都特别好,成品非常满意高端大气,符合我们的审美,有益提升企业形象,又合作了第二个项目70平的组装洁净室。
洛阳众悦轴承
厂务负责人:
报价的时候觉得价格比其他家报的洁净棚要高,考虑了很久才做的。但看到完工后的设备真的感觉到物超所值,比洁净棚档次高太多了,洁净度高又智能又节能,设备的外观也超乎我们的想象,高端、大气、上档次!客户考察后也很满意!
